Dante 音频系统

Dante + DSD音频系统就是一种把模拟信号转换为DSD音频格式,再转换为PCM音频流进行Dante传输的一种网络式DSD录音与回放的系统。

Dante是一个在标准的IP 网络上,传输数字音频信号的协议。这是美国Audinate 研发的一项新技术。Dante 技术允许在一个以太网线上同时发送与接收音频通道。Dante 的低延迟与严格的同步播放,可以满足最苛刻的音频系统需求。Dante 协议的架构完全符合AVB规范。目前来说,Dante 网络音频传输技术发展迅速,其低延迟、高效率、高采样的传输性能受到音频行业推崇。但是目前使用Dante的大多数设备都是单一的PCM的音频转换模式,其音质受局限,难以提升。然而,DSD 88IO 是世界上最佳音质的DSD音频接口之一,那么,能否通过Dante 网络传输其音频信号呢?让客户获得更佳的DSD音质呢?

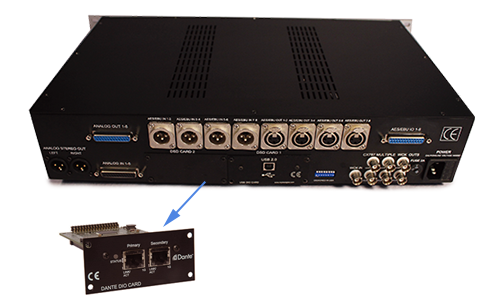

为解决这一难题,Treain 技术团队与瑞士设计师Michelle Juwiz,一起研发了Dante DIO扩展卡,将其安装在DSD 88 IO 扩展槽中,即可把DSD 88IO 变成一台网络音频接口,可以凭借其 DSD+PCM 双层采样模式,通过Dante 网络,获得更佳的DSD音质。
Dante + DSD音频系统就是一种把模拟信号转换为DSD音频格式,再转换为PCM音频流进行Dante传输的一种网络式DSD录音与回放的系统。通过加装Dante扩展卡,DSD88IO 可以直接通过网线连接到电脑的以太网接口,进行最高64轨的录音与回放。1台DSD88IO有8个模拟输入,8个模拟输出。通过Dante 扩展卡与D千兆网交换机,DSD88IO 支持8台串联,总共可以支持64个模拟输入、64个模拟输出。

(1)通过 Dante 网络音频传输方式,获得接近DSD音质的数字信号。
(2)Dante 传输延迟仅是 0.08ms,支持DSD+PCM 双层采样格式。
(3)允许多通道的不同采样率的音频流与视频流在不同网络、不同距离之间的传输
(4)支持标准的时序与时钟信号,协同播放
(5)通过Dante 管理软件,可以自由分配录音与回放通道
(6)支持 Windows 10 Pro  64bit系统,兼容Tower音频电脑
(7)支持第三方音频软件,如Pro Tools、Cubase、Nuendo、Pyramix、Samplitued等

• 64x64 @ 48kHz 录音与回放
• 1主1备冗余式 双 Dante接口
• 支持千兆以太网交换机,
• 低延迟 仅为0.08ms
• 最可互操作的网络技术,与其他基于dan功耗的设备无缝连接。
• 支持 Dante 标准的局域网网络
• 支持 AVB 协议,很容易集成到现有的网络交换机基础设施中,并在网络上自动发现其他启用了支持的设备。
• DSD采样率: DSD 64(2.8MHZ),DSD 128(5.6MHZ)
• PCM采样率 :  24 bit PCM,   44.1/48k/88.2/96/192 KHZ
• 8个模拟混音母线Bus通道,4个立体声编组输出
• Real-time cross-fades  实时的推子音量控制
• DSDIFF文件编码、DXD文件编码、Wav文件编码、转换
• 支持  8个DSD音轨同步录音、导出、分轨监听;


序号 货物名称 规格型号 产地 技术要求参数 数量 单位 备注
1 移动音频工作站 Treain Livebook 中国 Pro DAW 音频笔记本工作站,64轨音频录混、128轨MIDI,128个 Native插件、64轨辅助,采样率 44.1/48/96/192/384khz
15.6 寸 IPS 超高清显示屏 1920x1080
2.6GHz 四核八线程 Intel Core i7 处理器
Turbo Boost 高达3.5GHz,三级缓存6MB
16G 2133 DDR4 内存,可扩展至32G
256G PCIe 3.0x4 闪存固态盘,可扩展1块硬盘
图形处理器 Nvidiai GTX 970 3GB
25mm至薄轻巧外观设计
Windows 10 64bit Treain调制系统
专业Audio/MIDI外设接口:1x USB 3.1/2x USB 3.0/1x USB 2.0;1x Intel Gigabit NIC/1x Intel 8265AC WiFi
验证软件:Pro Tools、Pyramix、Cubase、Nuendo、Samplitude、Ableton Live、Max/DSP、Sonar、Reason、Digital Performer、Reaper、Kontakt、Engine、Waves、Mc DSP
1 标配
2 音频接口 Treain  DSD 88IO 中国 模拟8进8出音频接口,数字AES EBU 8进8出,同时内置同步器 SYNC 功能,配置6 个 Wordlock 时钟同步输出(迅速完成数字设备同步),可通过高速USB2.0 直接连接音频电脑进行录音制作。
技术参数:
PCM采样率 :  24 bit PCM,   44.1/48k/88.2/96/192 KHZ
噪音控制:THD + Noise ADC
ADC: -106dB (<0.0004%) DAC: -110dB (<0.0003%)
动态范围: ADC: 120dB (A weighted)  DAC: 123dB (A weighted)
模拟输入: +4dBm balanced  , 10kOhm, D25
模拟输出: +4dBm balanced , D25 plus 2个 XLR
数字输入: 8 Hi-speed (25-200kHz) AES/EBU or SPDIF D25
数字输出: 8 Hi-speed (25-200kHz) AES/EBU or SPDIF D25
SYNC同步时钟: 1个 Workclock 输入,6 个 Workclock  输出
耳机输出: Hi-current (500mA), hi-speed, 立体声
自动混音: 4个立体声,或者8个单声道自动混音为立体声输出
音量控制: 24 档位控制耳机与 XLR 输出
ASIO 延迟:4ms -- 12 ms
电源: 100/115V-220/240V 50/60Hz switchable
尺寸:   标准机架 2U x 9”( W x H X D)
2 标配
3 Dante 扩展卡 Treain Dante DIO Card 中国 通过加装Dante扩展卡,DSD88IO 可以直接通过网线连接到电脑的以太网接口,进行最高64轨的录音与回放。 2 标配
4 Dante 管理软件 Dante Controller 美国 Dante网络管理软件,能够在Dante网络上进行音频路径布线和配置设备。具备自动设备发现,信号路径布线和用户自定义设备与通道等功能。 1 标配
5 Dante虚拟声卡软件 Dante Virtual Soundcard 美国 能将你的电脑变成以Dante为核心的工作站,分配控制音频接口输入输出、监听通道,与DAW 软件的输入输出IO对应 1 标配
6 千兆网交换机 Cisco 24通道交换机 美国 基于铜缆和光纤双重用途的千兆以太网端口,每个双重用途的上行端口都有一个10/100/1000以太网端口和一个基于SFP的千兆以太网端口,一次激活一个端口;
基于10/100/1000的铜缆以太网端口
根据用户、端口和MAC地址提供安全网络准入控制
基于中文图形界面的快速网络配置
使用Smartports进行自动配置
增强针对链路连接问题的故障排除能力和电缆诊断能力
提供出色服务质量,支持组播服务
有限生命周期硬件保修
免费软件更新
1 标配
7 监听耳机 AKG K240s 奥地利 频响范围: 12 to 39,5 Hz,灵敏度:101 dB SPL/V,最大输入功率 200 mW,阻抗:120 Ohms,线缆长度:3米 2 标配
8 音频软件 Pro Tools 12 美国 • 适用于:谱写、录制、编辑和混制影片配乐或配音的专业人士:需要一个完整的工具套装和先进的工作流程
• 较大同步音频轨道数(48/96/192 kHz 时):128/64/32(单声道或立体声)
• 最多输入数:32
• 支持的较大采样率:32-bit,192 kHz
• 自动延迟补偿:16k
1 自定义
9 现场拾音设备 ——     1 自定义
10 调音台 ——     1 自定义
11 舞台音响设备 ——     1 自定义
12 服务费用 系统集成 线材与安装 中国 专业音频线材与插板,96编组,阻抗75欧姆,XLR,TRS接口,电源布线(包括网线、水晶头、信息模块、电源线、插板) 1 自定义


【天津河西文化馆 Dante 录音系统】

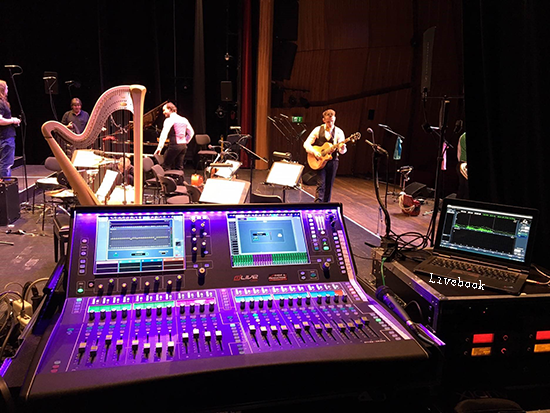

天津市河西区文化馆是一个以天津说唱艺术如相声、地方戏、快板等节目为主的一家有文化特色的艺术演出中心,该文化馆地址在天津市河西区隆昌路66号。文化馆此次添置 Dante 录音系统,在于把舞台上的模拟调音台的8个 Group 输出信号,通过150米的 网线,录制到2楼的设备室的音频笔记本Livebook 中。这一些都是通过Dante 协议实现。技术中心的付工说,演出大厅的2楼,与舞台的距离实在太远,还要实现分轨录音,传统的模拟传输几乎不可能的,一开始也考虑过MADI传输,但是很难走暗线。幸好有 DSD 88 IO 与 Dante 卡,可以直接用原来预埋的网线实现录音与回放,非常方便。
