DSD 88 IO v2

立即咨询

    DSD 88 IO v2 是一款全新设计的 High End 级音频接口/ 音频转换器，是我们基于知名产品DSD 88 IO 的第二代升级产品。相比第一代产品，DSD 88 IO v2采用全新设计的 DSD over PCM电路板，以及波兰HEM提供的HiFi电源模块，外观设计由国内顶尖设计师完成，为您提供超凡的“DSD”声音体验，让您获得无与伦比的“透明音质”。


    作为首席设计师Przemystaw Gomy（普热梅斯瓦夫.戈尔尼）曾说：“我们期望通过DSD over PCM 的音频转换芯片来完成超高音质要求的录音工作，巧妙的把DSD64的声音数据打包成PCM 176.4kHz/24bit的格式，让所有人可以通过现有的宿主软件如Pro Tools、Cubase、Logic等来获得DSD的声音文件。无论是Windows还是Mac OS X 平台，都可以录制 DSD64 音频文件。这是我们团队的伟大创新。

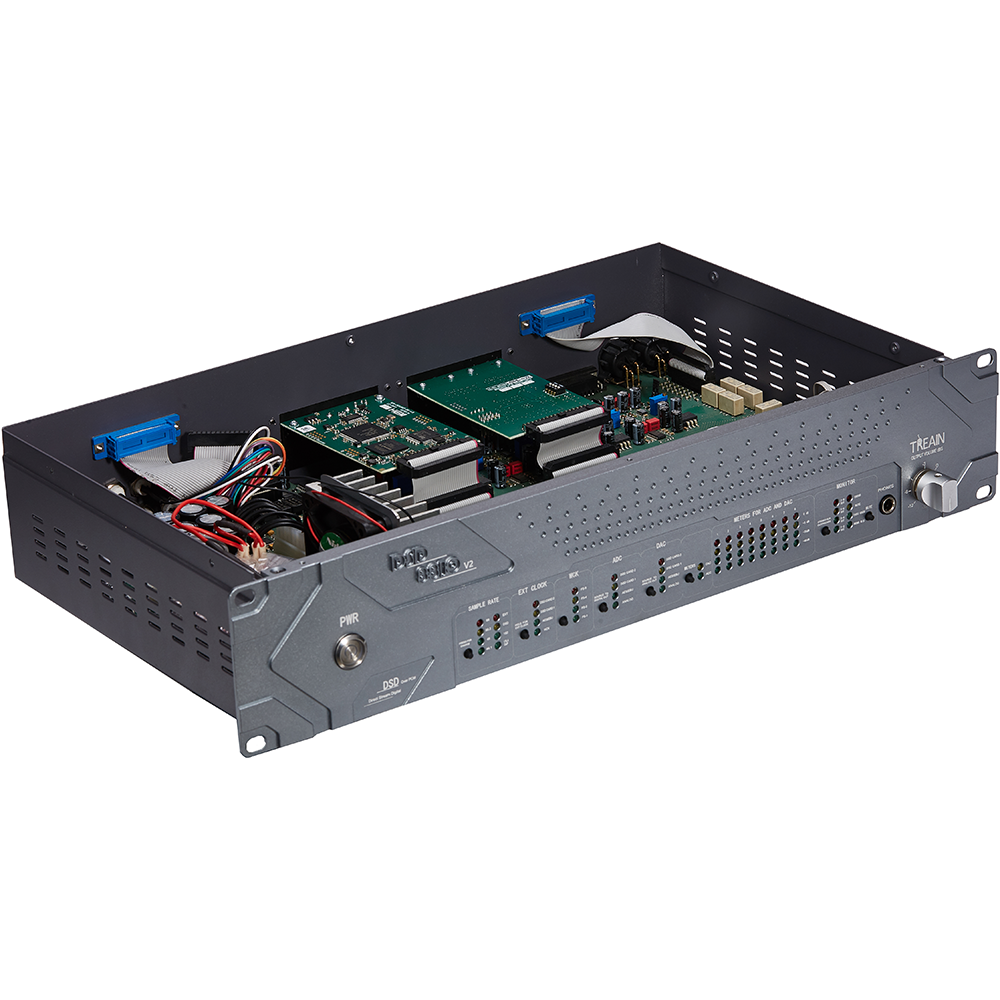

    DSD 88 V2采用了全新的USB2.0扩展卡，连接计算机。还可选扩展HDX DIO Card，用以连接 Pro Tools HDX 系统。DSD 88 V2设计初衷是忠于原声表达，电路上无任何“声染”电子元件，听者的第一印象是“层次分明、动态超凡”。基于DSD Over PCM 的音频转换芯片，把DSD的高音质带入PCM工作流，来让艺术家获得纯粹的“晶莹剔透的DSD音质”，这是DSD 88 IO v2 的核心价值。


    母带时钟器CX797: 1个 Workclock 输入，6 个 Workclock  输出，内部时钟抖动： 小于10秒

    总谐波失真：THD + Noise ADC: -106dB (<0.0004%) DAC: -110dB (<0.0003%)

    具备 8个模拟输入输出，8个数字AES/EBU输入输出，8个混音BUS，4组立体声监听通道，1个立体声耳机输出，1对卡侬主监听监听输出。

    DSD ove PCM 采样率：24bit/176.4 kHz （DSD64）

    DSD采样率： DSD 64（2.8MHZ），DSD 128（5.6MHZ）

    PCM采样率 :  16bit/24bi/32bit ; PCM   44.1/48/88.2/96/192 kHz

    动态范围ADC: 120 dB （A-weighted），DAC: 123dB （A-weighted）

    1个音量控制器，每个档位精确到1dB

    8个模拟混音母线Bus，组成4个立体声，自由选择

    8个模拟输入（DB25，+4dB 平衡），8个数字AES/EBU输入（4路卡侬母，+4dB 平衡）

    8个模拟输出（DB25，+4dB 平衡），8个数字AES/EBU输出（4路卡侬公，+4dB 平衡）

    1对立体声监听输出，XLR 平衡接口

    1个独立500 mA 高速、低失真透明的耳机放大器

    电源: 100/115V-220/240V 50/60Hz switchable

    尺寸:   19英寸标准机架 宽， 2U高，22 cm 深（ W x H X D）

    重量：14 kg，工业包装


    系统需求及兼容性：

    Windows 系统 ：Intel Core i7（或AMD同等级CPU）以上/内存16GB/独显2G/固态硬盘256G以上/ Intel USB 2.0/3.0/ USB3.2/Type C

    操作系统 Windows 10 32bit/64bit，Windows 11 32bit/64bit，Windows server 32bit/64bit /

    Mac OS X 系统： Intel Xeon W 处理器/Apple M1 Max、M1 Pro 芯片 以上/内存16GB/独显2G/固态硬盘1TB/ Intel USB3.0/Type C

    操作系统 Mac OS X 11.x，Mac OS X 12.x 或以上


    1. 时钟系统 (CX797 Clocking System)

    字时钟同步 (Wordclock Synchronization):

    · 输入： 1 × BNC 75Ω 字时钟输入 (Workclock In)。

    · 输出： 6 × BNC 75Ω 字时钟输出 (Workclock Out)，支持信号扇出与多设备同步。

    内部时钟性能 (Internal Clock Performance):

    · 抖动 (Jitter)： < 10 皮秒 (ps) RMS 。

    · 稳定性： 采用高阶恒温晶体振荡器 (OCXO) 设计，确保极低相位噪声。

    2. 模数与数模转换性能 (A/D & D/A Conversion Performance)

    指标 (Metric)

    A/D 转换器 (ADC)

    D/A 转换器 (DAC)

    总谐波失真 + 噪声 (THD+N)

    -106 dB (< 0.0004%) @ -1 dBFS

    -110 dB (< 0.0003%) @ -1 dBFS

    动态范围 (Dynamic Range)

    120 dB (A-weighted)

    123 dB (A-weighted)

    采样率支持 (Sample Rates)

    PCM: 44.1, 48, 88.2, 96, 176.4, 192 kHz
    DSD: DSD64 (2.8 MHz), DSD128 (5.6 MHz)

    PCM: 16, 24, 32-bit (整数/浮点)
    DSD over PCM (DoP): 24-bit / 176.4 kHz

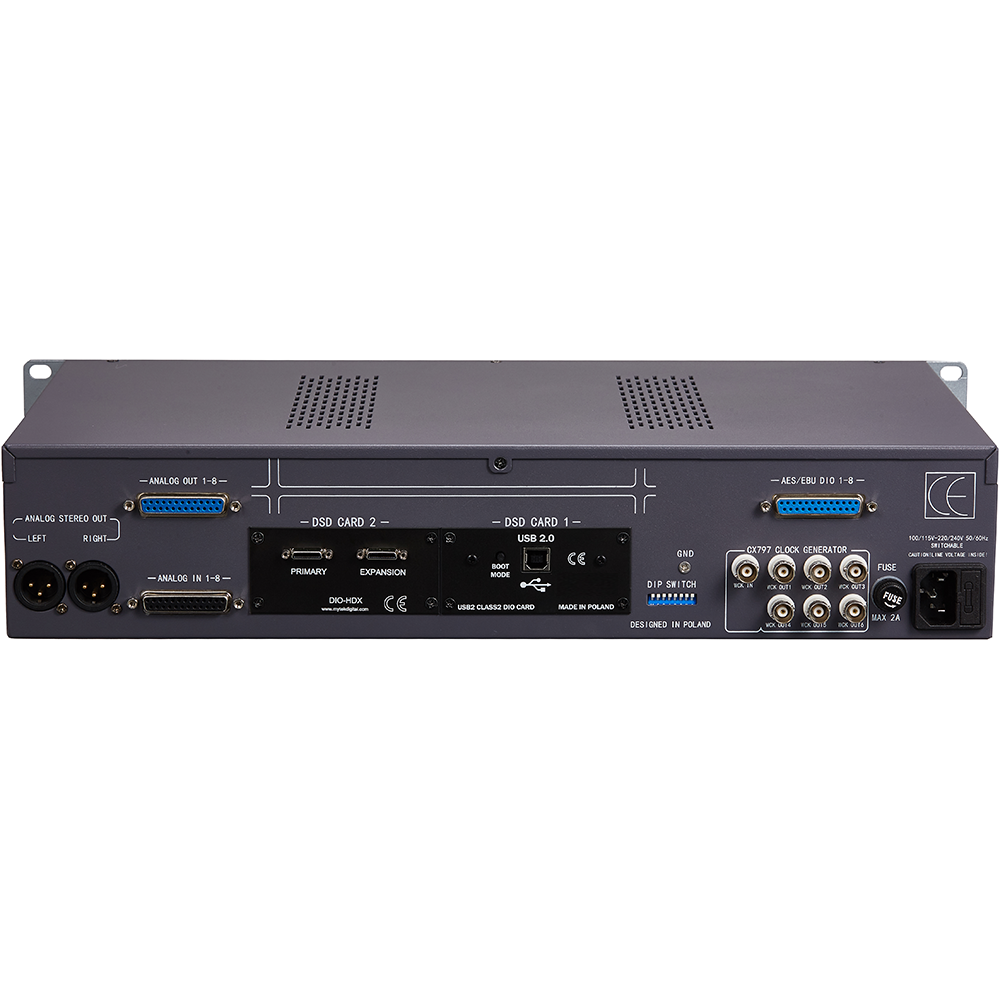

    3. 输入与输出接口 (I/O Configuration)

    模拟音频 (Analog I/O):

    输入： 8 通道 (DB25 TASCAM 引脚定义)，+4 dBu 平衡式，电子平衡设计。

    输出： 8 通道 (DB25 TASCAM 引脚定义)，+4 dBu 平衡式，具备超低阻抗驱动能力。

    数字音频 (Digital I/O):

    · AES/EBU： 8 通道输入 (4 × XLR 母座)，8 通道输出 (4 × XLR 公座)，支持 24-bit/192kHz。

    监听与路由 (Monitoring & Routing):

    · 主监听输出： 1 对 XLR 平衡式卡侬输出 (Main Monitor Out)，具备独立接地隔离。

    · 辅助监听： 4 组立体声监听通道 (共 8 个输出)，支持 A/B/C/D 切换与 DIM/MUTE 控制。

    · 耳机输出： 1 个独立立体声耳机输出，搭载专用 500mA 高速、低失真、高瞬态响应耳放电路。

    4. 混音母线与控制 (Mixing Buses & Control)

    模拟混音母线 (Analog Mix Buses):

    · 8 个独立模拟混音总线 (Bus 1-8)。

    · 支持自由分配为 4 个立体声对 (Stereo Pairs)，可用于并行处理或外部硬件插入点。

    音量控制 (Level Control):

    · 采用步进式继电器衰减器 (Stepped Attenuator)，每档位精确至 1dB，确保绝对通道一致性与零串音。

    5. 物理规格 (Physical Specifications)

    · 电源： 通用交流电源输入 110/115/220/240V AC,50/60 Hz，配备电压切换开关。

    · 尺寸： 19 英寸标准机架宽度，2U 高度，深度 220 mm (W x H x D)。

    · 重量： 净重 14 kg (工业级全金属机箱，确保电磁屏蔽与散热)。
